Герметичные плунжерные насосные агрегаты высокого давления
Предназначен для жидкостей и обеспечивает непрерывное точное дозирование в широком диапазоне с возможностью изменения расхода при давлении до 50 МПа.
Характеристики оборудования
от 1 до 16 000 л/ч
Производительность
ТР ТС 004/2011, 010/2011, 020/2011
ТР ТС 012/2011
ТР ТС 012/2011
Технические регламенты
SS304, SS316, SS316L, Титан (Ti)
Материалы дозирующих головок
до 500 Бар
Давление
Ручное, внешний ПЧ
Варианты управления
Плунжерные насосы

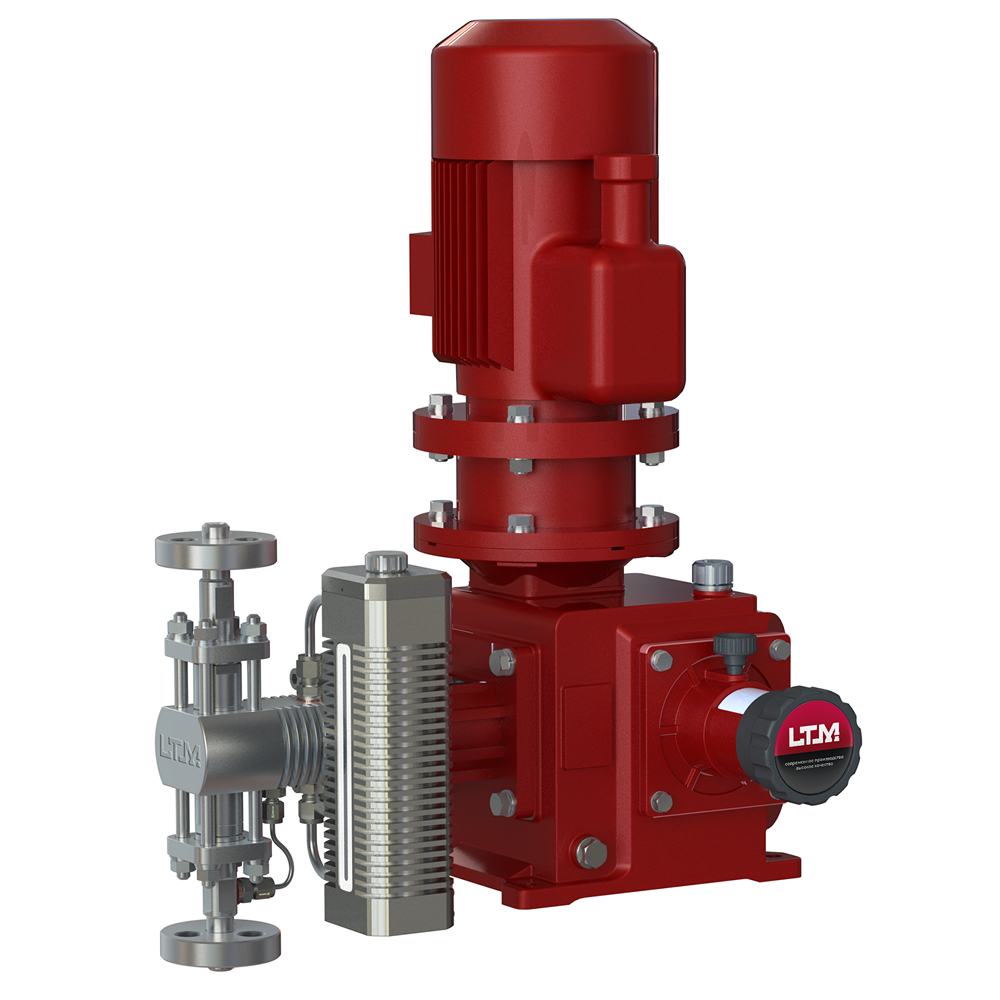

НПЖ-Р-01
Артикул: НПЖ-Р-01-0,001-40-Е-У3.1
Расход: 1…230 л/ч
Давление: 0,8…40 МПа
Мощность: 0,37 кВт
Материал: нерж. сталь
Подача, л/ч: 1, 2, 4, 8, 11, 20, 33, 52, 65, 88, 105, 125, 155, 190, 230
Напор, МПа: 0.8, 1.0, 1.1, 1.4, 1.7, 2.0, 2.6, 3.3, 5, 8, 14, 21, 33, 40
Диаметр плунжера, мм: 6, 8, 10, 12, 16, 20, 25, 28, 32, 35, 38, 42
Ход плунжера, мм: 10, 20
Мощность двигателя, кВт: 0,37

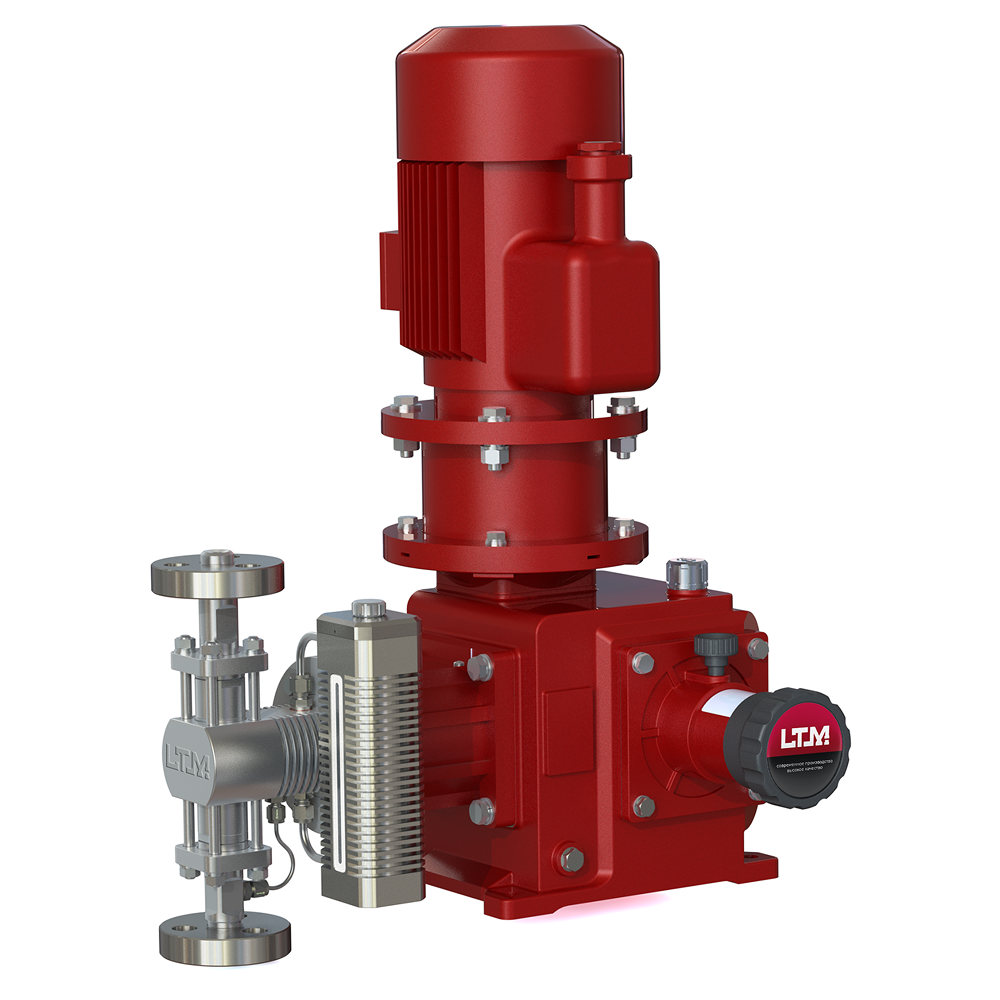

НПЖ-Р-02
Артикул: НПЖ-Р-02-0,005-50-Е-У3.1
Расход: 5…820 л/ч
Давление: 0,5…50 МПа
Мощность: 1,1 кВт
Материал: нерж. сталь
Подача, л/ч: 5, 9, 14, 26, 42, 66, 85, 110, 135, 160, 200, 225, 280, 335, 400, 470, 550, 600, 700, 820
Напор, МПа: 0.5, 0.6, 0.7, 0.8, 0.9, 1.1, 1.3, 1.7, 2, 2.3, 2.8, 3.3, 4, 5.5, 7, 10, 17, 30, 44, 50
Диаметр плунжера, мм: 8, 10, 12, 16, 20, 25, 28, 32, 35, 38, 42, 45, 50, 55, 60, 65, 70
Ход плунжера, мм: 25
Мощность двигателя, кВт: 1.1

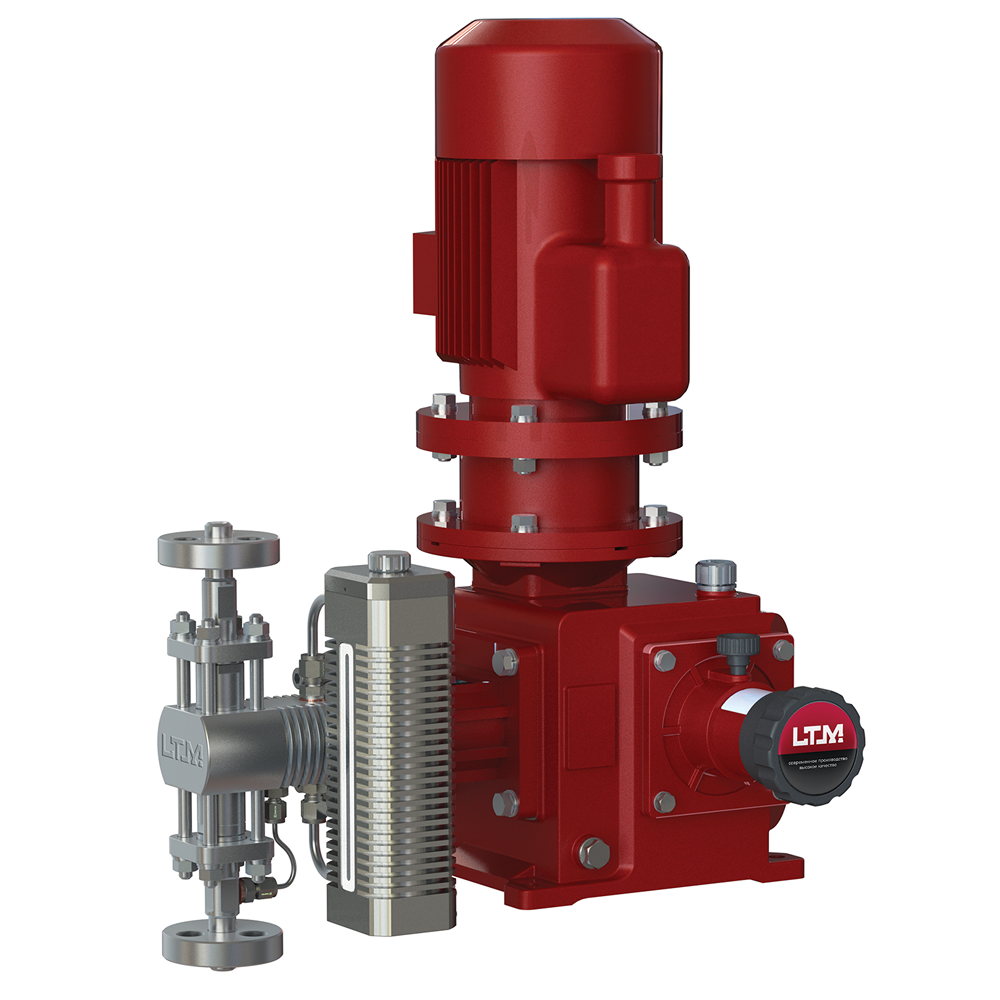

НПЖ-Р-03
Артикул: НПЖ-Р-03-0,018-50-Е-У3.1
Расход: 18…1620 л/ч
Давление: 0,6…50 МПа
Мощность: 2,2 кВт
Материал: нерж. сталь
Подача, л/ч: 18, 30, 50, 80, 100, 135, 160, 190, 230, 265, 330, 400, 480, 560, 655, 750, 850, 960, 1080, 1280, 1450, 1620
Напор, МПа: 0.6, 0.7, 0.8, 0.9, 1.1, 1.3, 1.6, 1.7, 2.0, 2.3, 2.9, 3.5, 4.0, 5.0, 5.8, 7, 9, 11, 18, 28, 50
Диаметр плунжера, мм: 12, 16, 20, 25, 28, 32, 35, 38, 42, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90
Ход плунжера, мм: 30
Мощность двигателя, кВт: 2.2

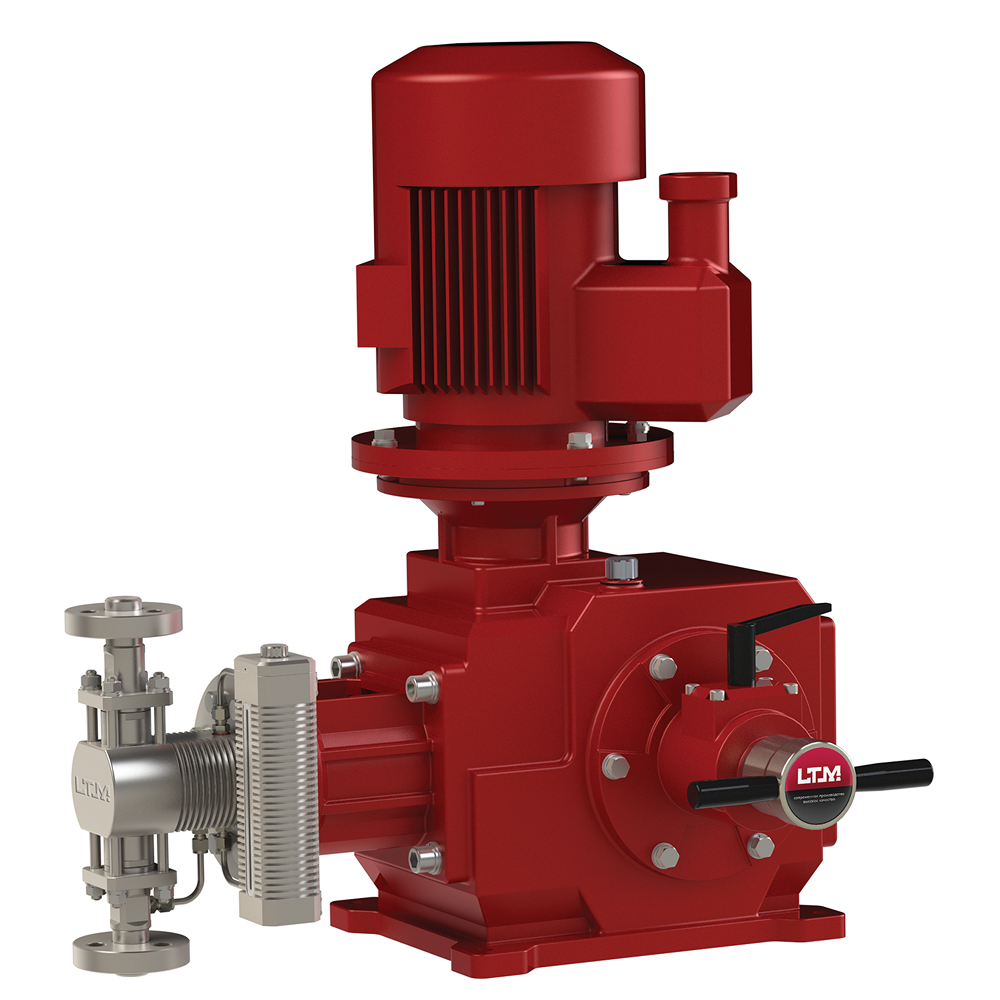

НПЖ-Р-04
Артикул: НПЖ-Р-04-0,028-50-Е-У3.1
Расход: 28…3720 л/ч
Давление: 0,5…50 МПа
Мощность: 4,0 кВт
Материал: нерж. сталь
Подача, л/ч: 28, 53, 85, 135, 170, 220, 320, 390, 450, 550, 670, 800, 940, 1100, 1250, 1430, 1620, 1820, 2010, 2250, 2480, 2720, 3050, 3380, 3720
Напор, МПа: 0.5, 0.6, 0.7, 0.8, 0.9, 1.1, 1.2, 1.4, 1.6, 1.8, 2, 2.3, 2.8, 3.4, 4, 4.8, 5.6, 6.8, 9, 12, 16, 25, 40, 50
Диаметр плунжера, мм: 12, 16, 20, 25, 28, 32, 38, 42, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105
Ход плунжера, мм: 50
Мощность двигателя, кВт: 4
НПЖ-Р-04
Артикул: НПЖ-Р-04-0,053-50-Е-У3.1
Расход: 53…3720 л/ч
Давление: 0,7…50 МПа
Мощность: 5,5 кВт
Материал: нерж. сталь
Подача, л/ч: 53, 85, 135, 170, 220, 320, 390, 450, 550, 670, 800, 940, 1100, 1250, 1430, 1620, 1820, 2010, 2250, 2480, 2720, 3050, 3380, 3720
Напор, МПа: 0.7, 0.8, 0.9, 1, 1.1, 1.3, 1.5, 1.7, 2, 2.2, 2.5, 2.8, 3.3, 4, 4.7, 5.6, 7, 8, 13, 16, 17, 22, 35, 50
Диаметр плунжера, мм: 16, 20, 25, 28, 32, 38, 42, 45, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 105
Ход плунжера, мм: 50
Мощность двигателя, кВт: 5.5
НПЖ-Р-05
Артикул: НПЖ-Р-05-0,05-50-Е-У3.1
Расход: 50…16000 л/ч
Давление: 0,3…50 МПа
Мощность: 5,5 кВт
Материал: нерж. сталь
Подача, л/ч: 50, 150, 200, 260, 370, 460, 600, 800, 950, 1100, 1300, 1500, 1680, 1880, 2150, 2400, 2650, 3120, 3850, 4520, 5240, 6000, 6850, 7700, 8600, 9600, 10700, 11600, 13000, 14500, 16000
Напор, МПа: 0.3, 0.4, 0.5, 0.6, 0.7, 0.8, 0.9, 1, 1.1, 1.3, 1.6, 1.9, 2.1, 2.4, 2.7, 3, 3.5, 4, 4.5, 5.3, 6.5, 8, 11, 14, 19, 25, 30, 50
Диаметр плунжера, мм: 20, 25, 28, 32, 38, 42, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200
Ход плунжера, мм: 60
Мощность двигателя, кВт: 5.5
НПЖ-Р-05
Артикул: НПЖ-Р-05-0,26-50-Е-У3.1
Расход: 260…16000 л/ч
Давление: 0,9…50 МПа
Мощность: 15,0 кВт
Материал: нерж. сталь
Подача, л/ч: 260, 370, 460, 600, 800, 950, 1100, 1300, 1500, 1680, 1880, 2150, 2400, 2650, 3120, 3850, 4520, 5240, 6000, 6850, 7700, 8600, 9600, 10700, 11600, 13000, 14500, 16000
Напор, МПа: 0.9, 1.0, 1.2, 1.3, 1.5, 1.6, 1.8, 2, 2.3, 2.5, 3, 3.7, 4.4, 5.2, 5.9, 6.5, 7.4, 8.2, 9.3, 10.5, 12, 14.5, 18, 21, 30, 36, 50
Диаметр плунжера, мм: 32, 38, 42, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200
Ход плунжера, мм: 60
Мощность двигателя, кВт: 15
НПЖ-Р-05
Артикул: НПЖ-Р-05-0,15-50-Е-У3.1
Расход: 150…16000 л/ч
Давление: 0,7…50 МПа
Мощность: 11,0 кВт
Материал: нерж. сталь
Подача, л/ч: 150, 200, 260, 370, 460, 600, 800, 950, 1100, 1300, 1500, 1680, 1880, 2150, 2400, 2650, 3120, 3850, 4520, 5240, 6000, 6850, 7700, 8600, 9600, 10700, 11600, 13000, 14500, 16000
Напор, МПа: 0.7, 0.8, 0.9, 1.0, 1.1, 1.2, 1.4, 1.6, 1.8, 2, 2.4, 2.8, 3.3, 4, 4.5, 5, 5.5, 6.3, 7.2, 8.3, 9.5, 11, 13, 16, 23, 28, 40, 50
Диаметр плунжера, мм: 25, 28, 32, 38, 42, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200
Ход плунжера, мм: 60
Мощность двигателя, кВт: 11
НПЖ-Р-05
Артикул: НПЖ-Р-05-0,15-43-Е-У3.1
Расход: 150…16000 л/ч
Давление: 0,5…43 МПа
Мощность: 7,5 кВт
Материал: нерж. сталь
Подача, л/ч: 150, 200, 260, 370, 460, 600, 800, 950, 1100, 1300, 1500, 1680, 1880, 2150, 2400, 2650, 3120, 3850, 4520, 5240, 6000, 6850, 7700, 8600, 9600, 10700, 11600, 13000, 14500, 16000
Напор, МПа: 0.5, 0.6, 0.7, 0.8, 0.9, 1, 1.2, 1.4, 1.6, 1.9, 2.2, 2.7, 3, 3.3, 3.7, 4.2, 4.6, 5.5, 6.2, 7.5, 9, 10, 15, 18, 26, 34, 43
Диаметр плунжера, мм: 25, 28, 32, 38, 42, 50, 55, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190, 200
Ход плунжера, мм: 60
Мощность двигателя, кВт: 7.5
Характеристики оборудования
до 6000 л/ч
Производительность
PVC, PVDF/PTFE, 304/316L
Материалы
±1%
Точность дозирования
до 1,2 МПа
Давление
пятислойная PTFE, износостойкая
Мембрана
Мембранные насосы

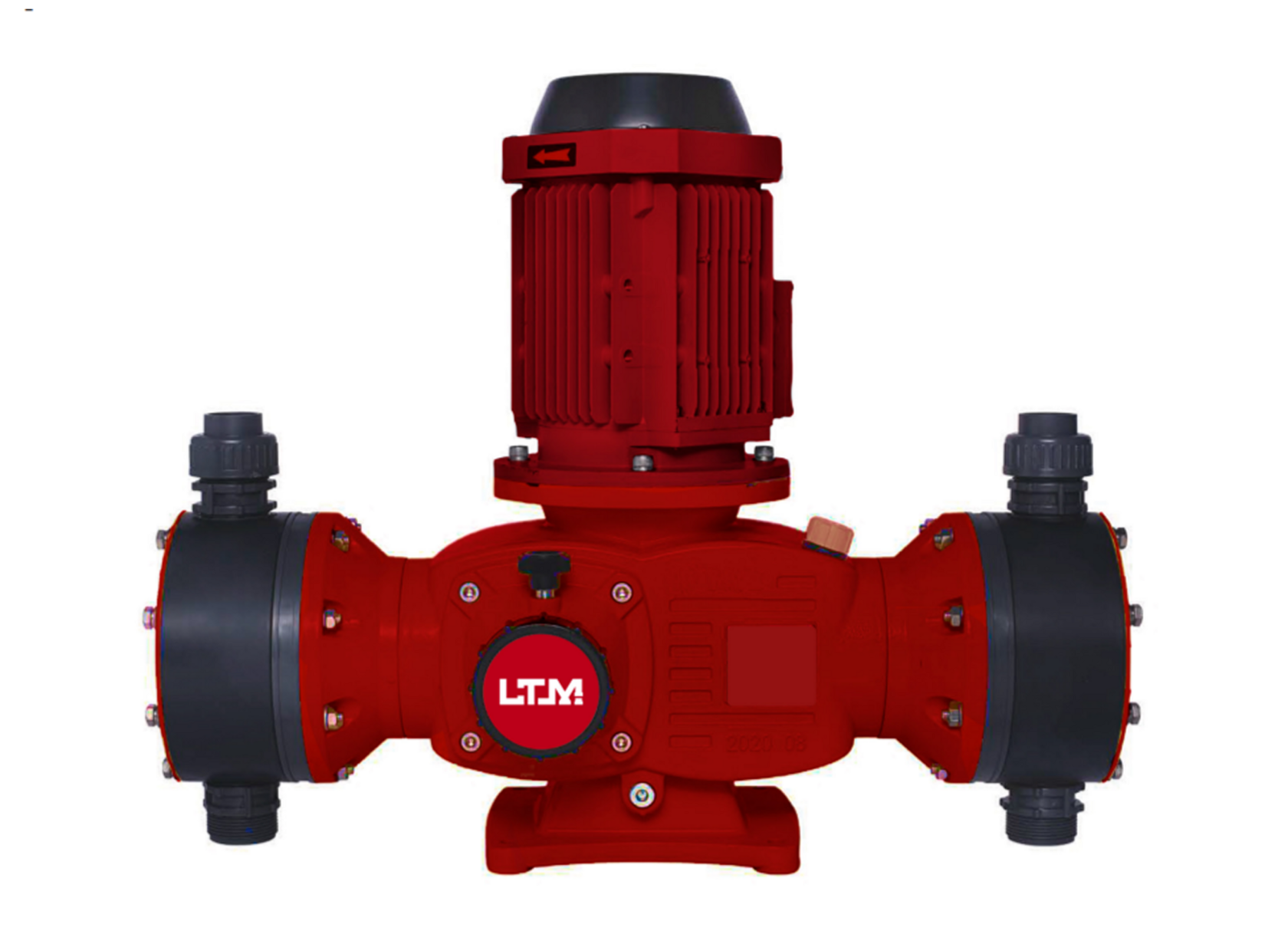

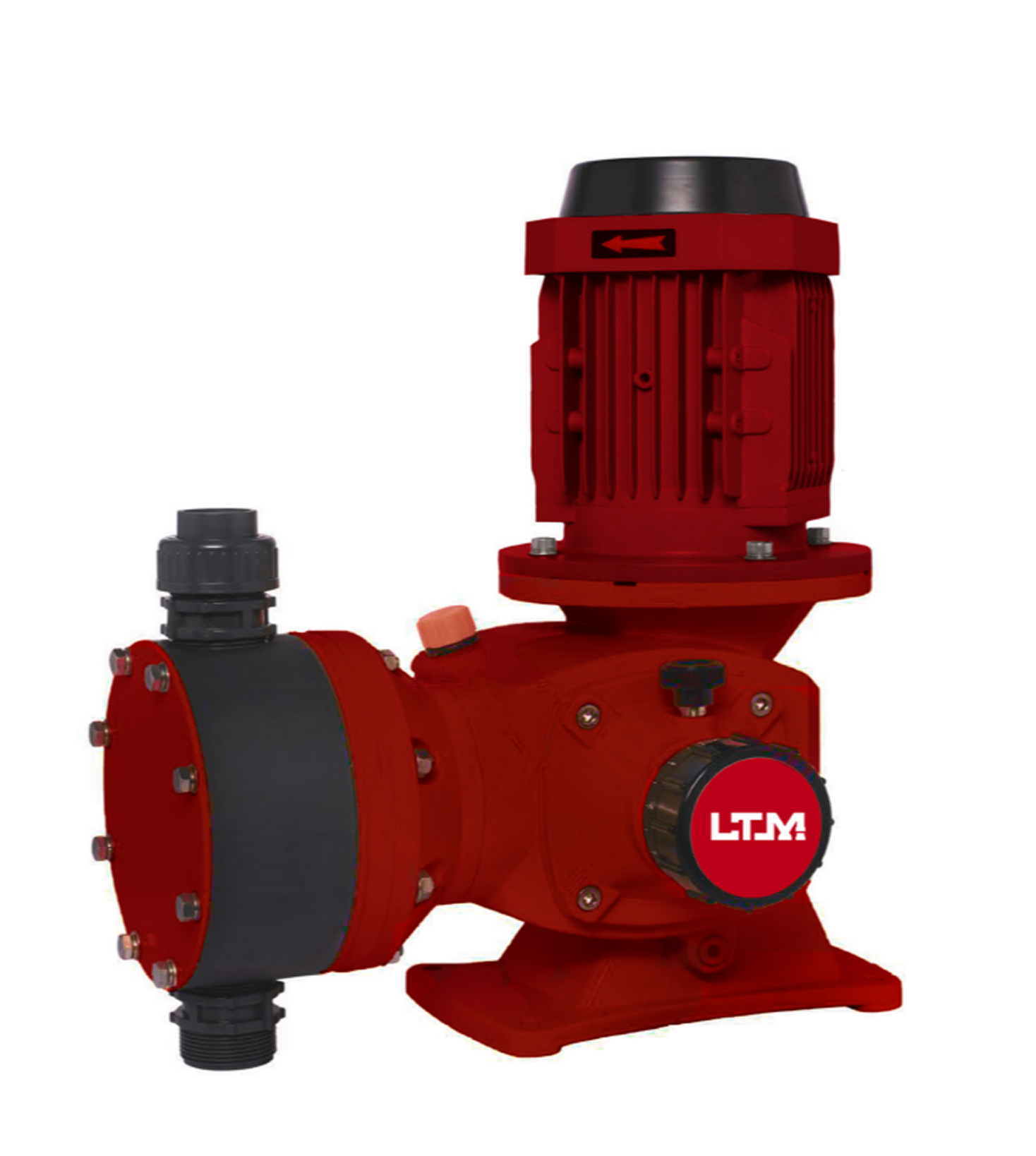

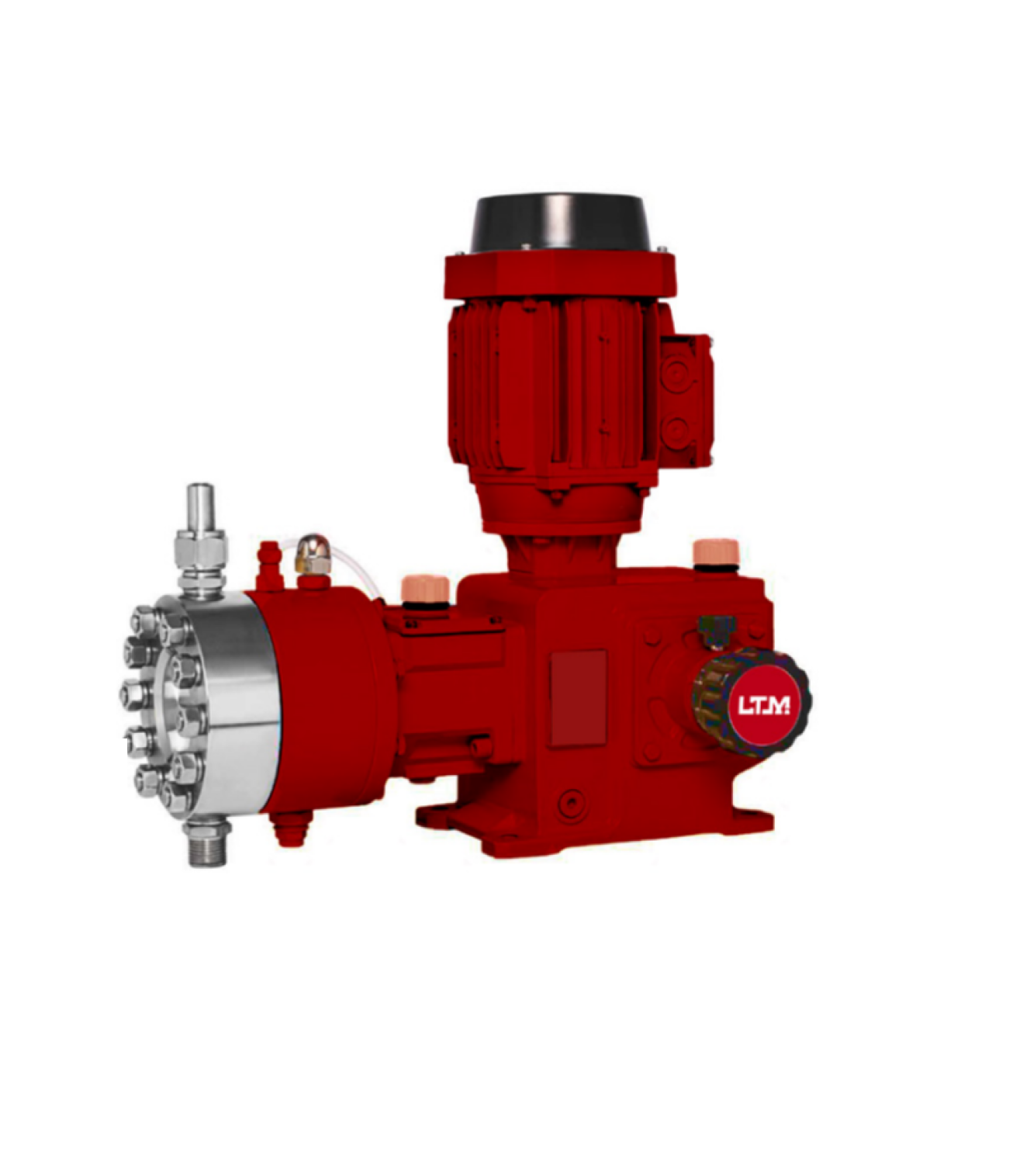

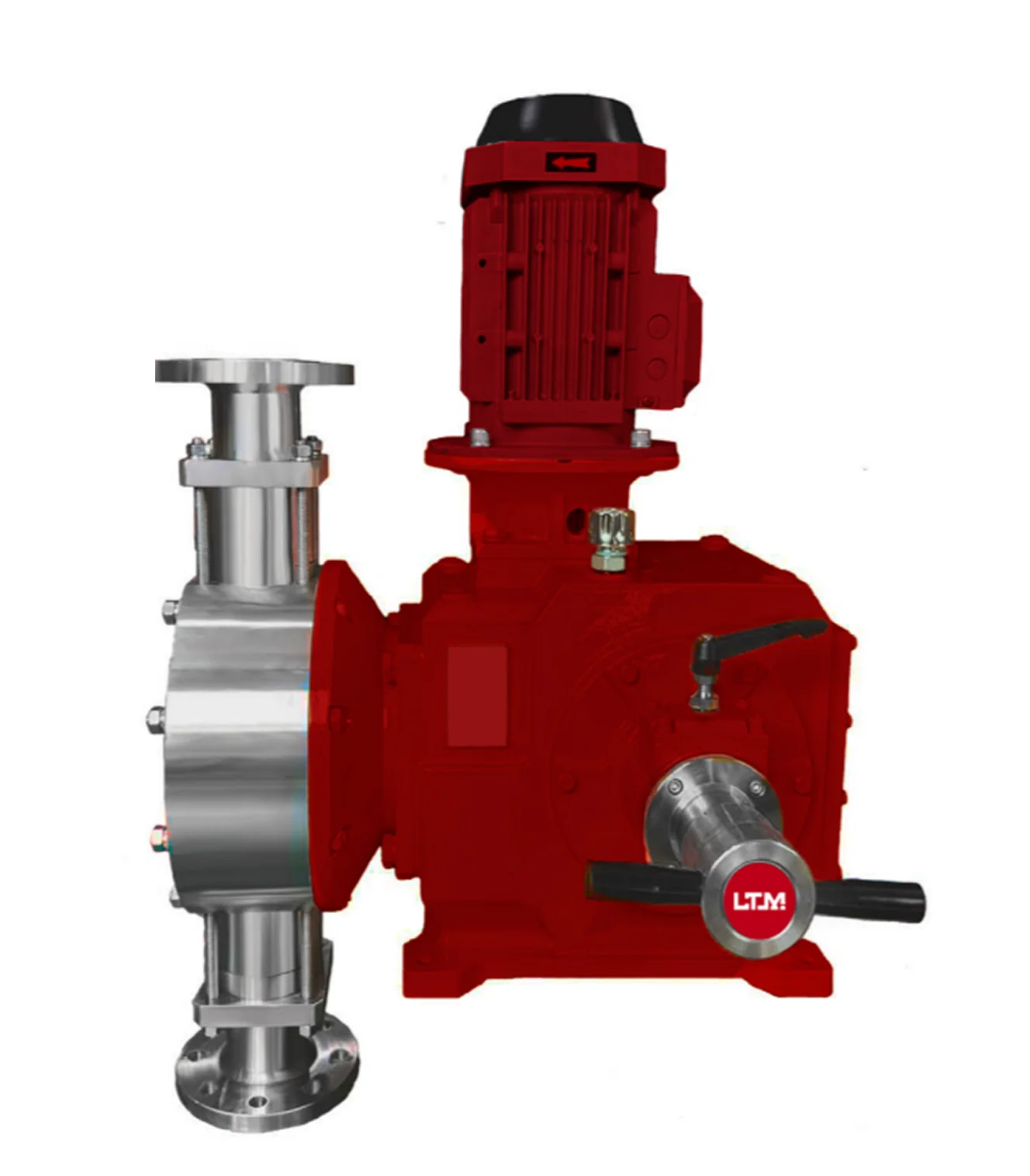

Мембранный насос
Производительность: Q = 1–210 л/ч
Точность дозирования: ±1% (при 30–100% нагрузки)
Рабочее давление: Pmax = 600 бар (не зависит от Q)
Материалы проточной части: AISI 304 / 316L (стандарт)
Мембранный насос
Производительность: Q = 4–810 л/ч
Точность дозирования: ±1% (при 30–100% нагрузки)
Рабочее давление: Pmax = 700 бар (не зависит от Q)
Материалы проточной части: AISI 304 / 316L (стандарт)
Мембранный насос
Производительность: Q = 7-1600 л/ч
Точность дозирования: ±1% (30-100% нагрузки)
Рабочее давление: Pmax = 700 бар (независимое от Q)
Материалы проточной части: AISI 304/316L (стандарт)
Исполнения насосных агрегатов
Конструктивное исполнение 01
Диапазон расхода: Qmax = 20 л/ч
Диапазон давлений: Pmax = 1.0 Мпа
Диапазон мощности: 28 ВТ
ЗапроситьДиапазон давлений: Pmax = 1.0 Мпа
Диапазон мощности: 28 ВТ
Конструктивное исполнение 02
Диапазон расхода: Qmax = 150 л/ч
Диапазон давлений: Pmax = 1.0 Мпа
ЗапроситьДиапазон давлений: Pmax = 1.0 Мпа
Конструктивное исполнение 03
Диапазон расхода: Qmax = 180 л/ч
Диапазон давлений: P max = 0.8 Мпа
ЗапроситьДиапазон давлений: P max = 0.8 Мпа
Конструктивное исполнение 04
Диапазон расхода: Qmax = 5000 л/ч
Диапазон давлений: P max = 1.2 Мпа
ЗапроситьДиапазон давлений: P max = 1.2 Мпа
Конструктивное исполнение 05
Диапазон расхода: Qmax = 1800 л/ч
Диапазон давлений: P max = 1.0 Мпа
ЗапроситьДиапазон давлений: P max = 1.0 Мпа

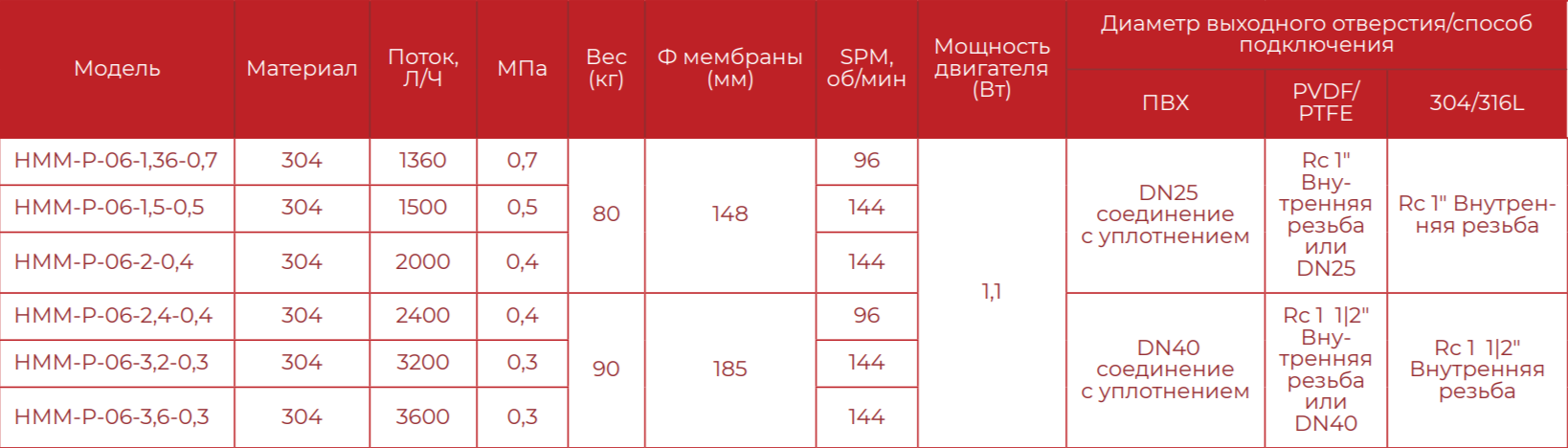

Конструктивное исполнение 06
Диапазон расхода: Qmax = 3 600 л/ч
Диапазон давлений: Pmax = 0.7 Мпа
ЗапроситьДиапазон давлений: Pmax = 0.7 Мпа

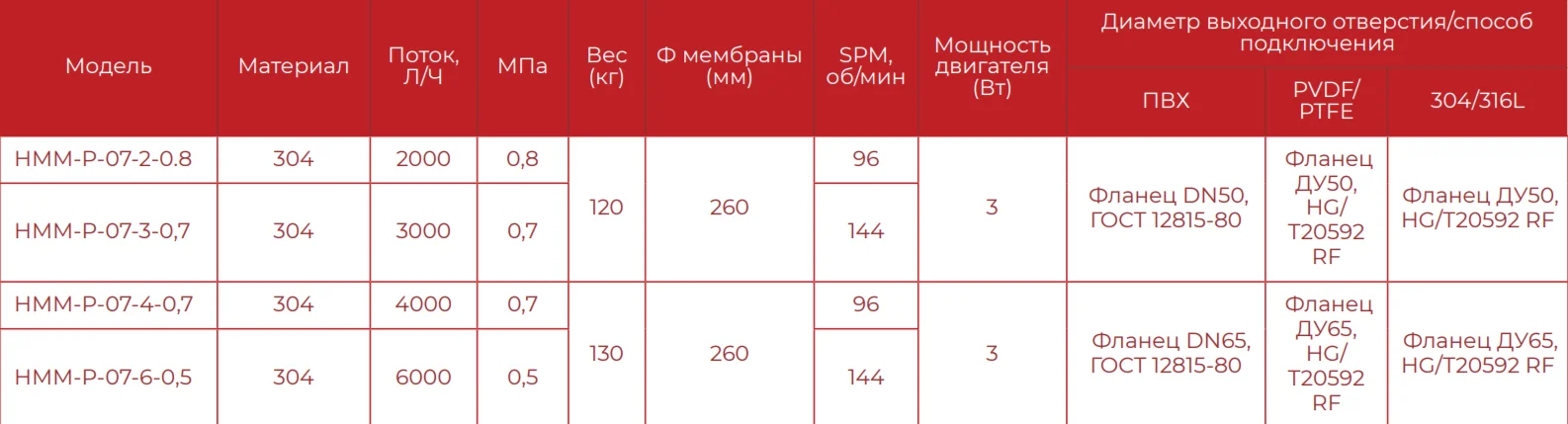

Конструктивное исполнение 07
Диапазон расхода: Qmax = 6 000 л/ч
Диапазон давлений: Pmax = 0.8 Мпа
ЗапроситьДиапазон давлений: Pmax = 0.8 Мпа
Конструктивное исполнение 08
Диапазон расхода: Qmax = 6 000 л/ч
Диапазон давлений: Pmax = 0.8 Мпа
ЗапроситьДиапазон давлений: Pmax = 0.8 Мпа
